W najnowszej wersji Inventor-a polecenie pomiaru zostało gruntownie przebudowane.

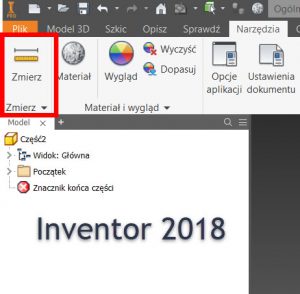

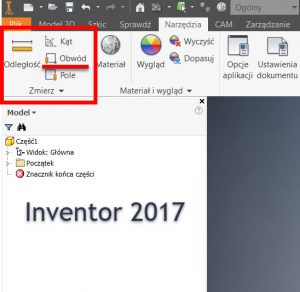

W poprzednich wersjach w zakładce Narzędzia w panelu Zmierz użytkownik miał do dyspozycji polecenie Obwód które pozwalało na pomiar długości pętli krzywych w szkicach. W aktualnej wersji nie znajdziemy takiej ikony.

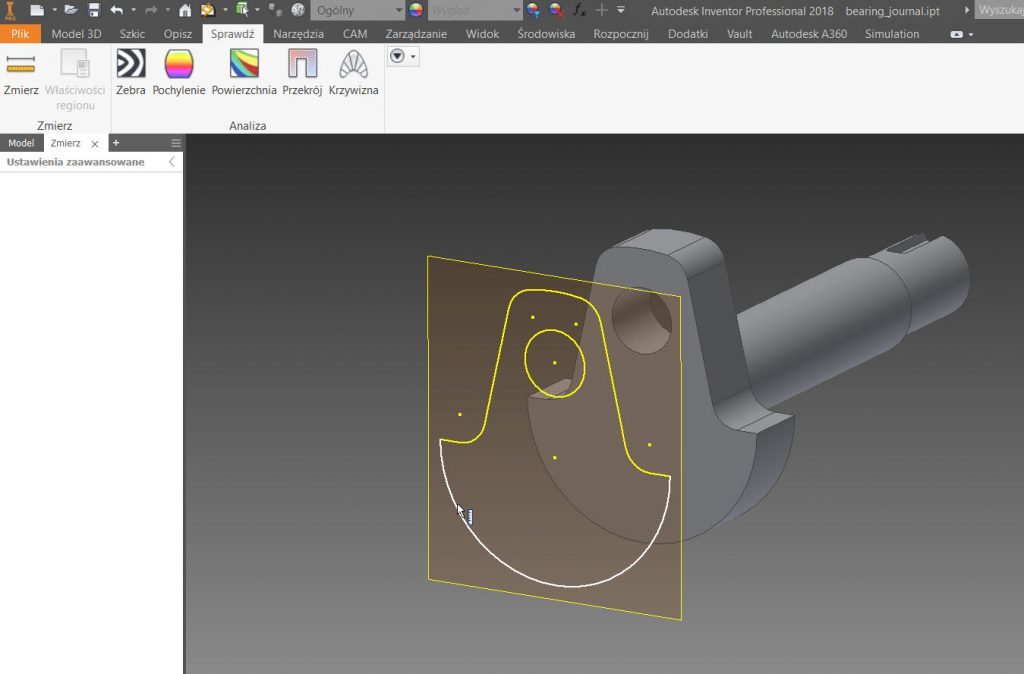

Nowe narzędzie służące do mierzenia ma zawarte wszystkie opcje pomiaru pod jednym poleceniem Zmierz. Problem pojawia się jednak, gdy chcemy zmierzyć długość krzywej np. w szkicu 2D. Po uruchomieniu polecenia Zmierz i próbie zaznaczenia pętli okazuje się, że zaznaczeniu ulega tylko pojedyncza linia lub łuk jak na ilustracji poniżej.

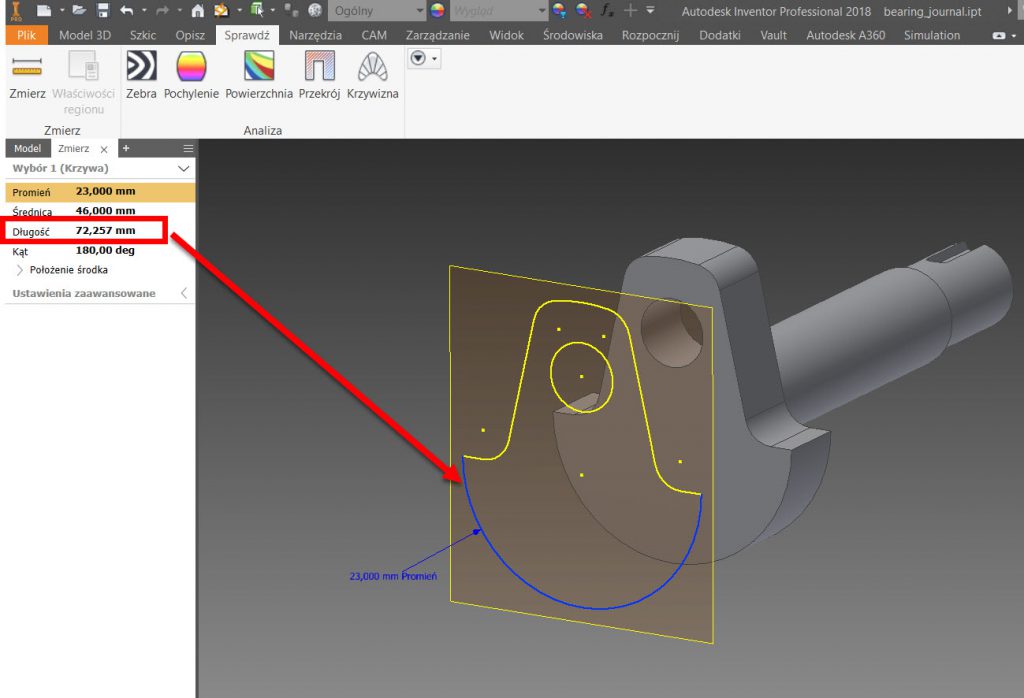

W wyniku takiego wskazania otrzymujemy jedynie długość wskazanego łuku a nie całego obwodu.

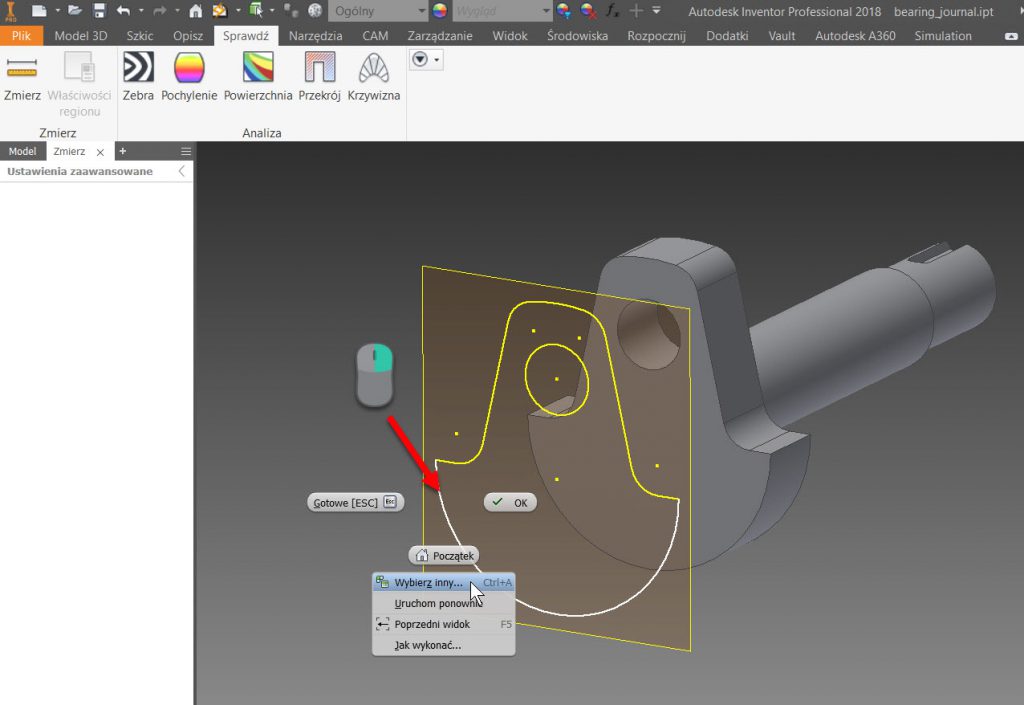

Chcąc otrzymać całkowitą wartość długości obwodu należy najechać kursorem myszy na jedną z linii które tworzą ten obwód i z menu prawego przycisku myszy wybrać polecenie Wybierz inny…

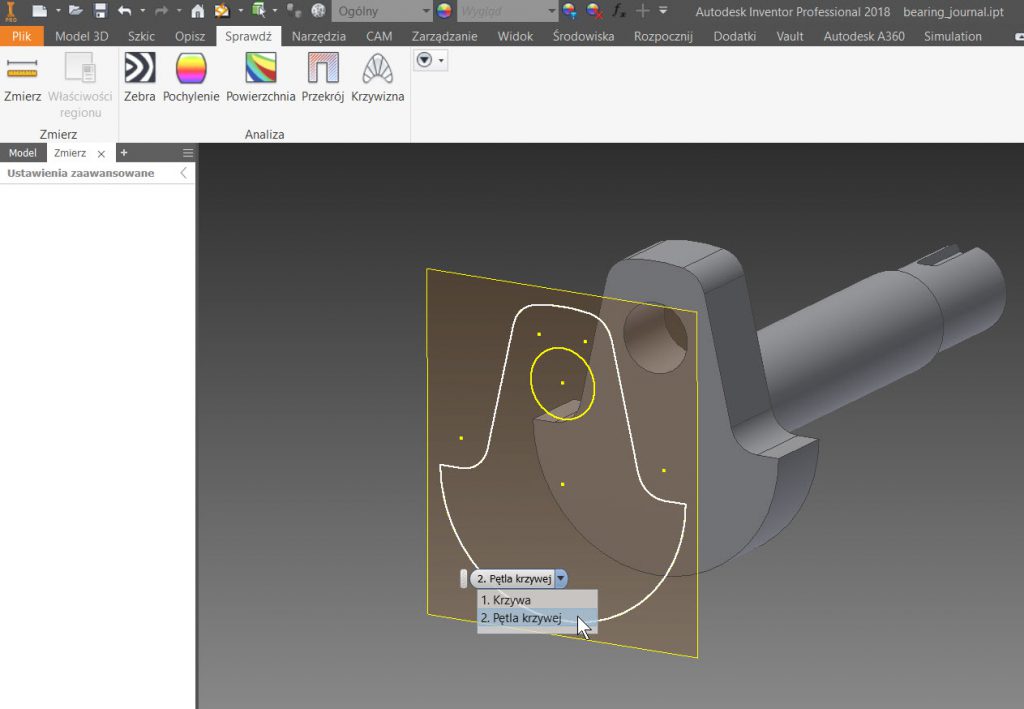

Zostanie otwarte rozwijalne menu z którego należy wybrać opcję Pętla krzywej.

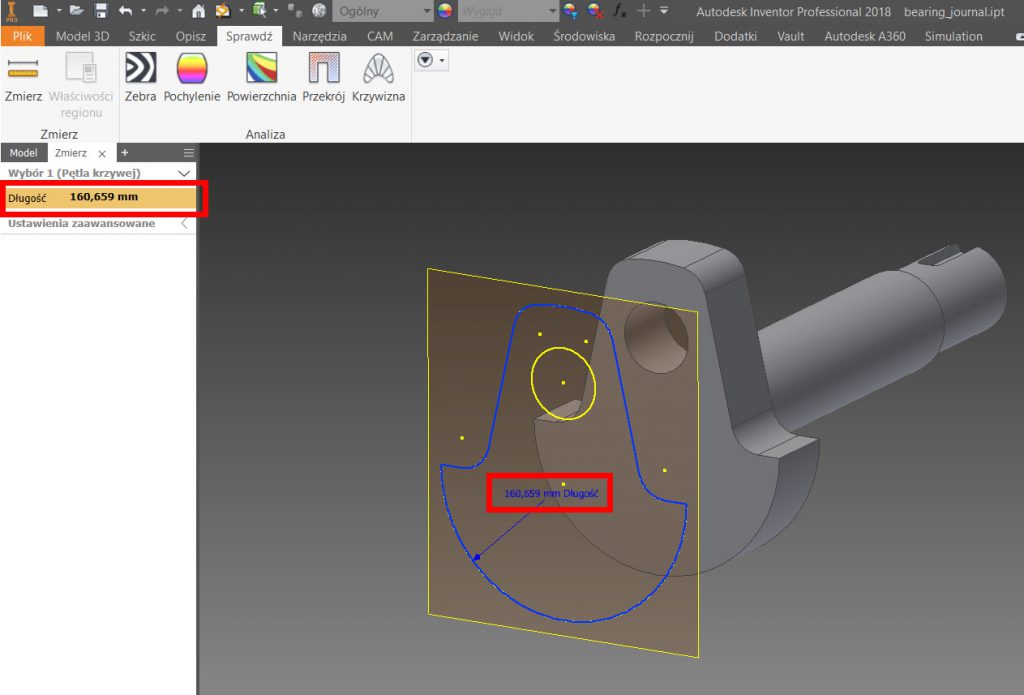

W wyniku takiego wyboru zostanie wyświetlona całkowita długość obwodu.
