Autodesk Inventor – zmiana skali opisu

Autodesk Inventor – Zmiana skali opisowej w obszarze szkicowania i modelowania

W programie Inventor jest możliwość zmiany wielkości wymiarów, linii i opisów w obszarze projektowania zarówno w obszarze szkicowania, jak i modelowania części oraz złożeń.

Domyślnie ta funkcja ustawiona jest na wartość 1, co dla wielu osób wydaje się zbyt małe i dość często taki rysunek staje się nieczytelny.

Inaczej ma się to w przypadku zbyt dużych wartości, kiedy to potrafią zaciemniać rysunek.

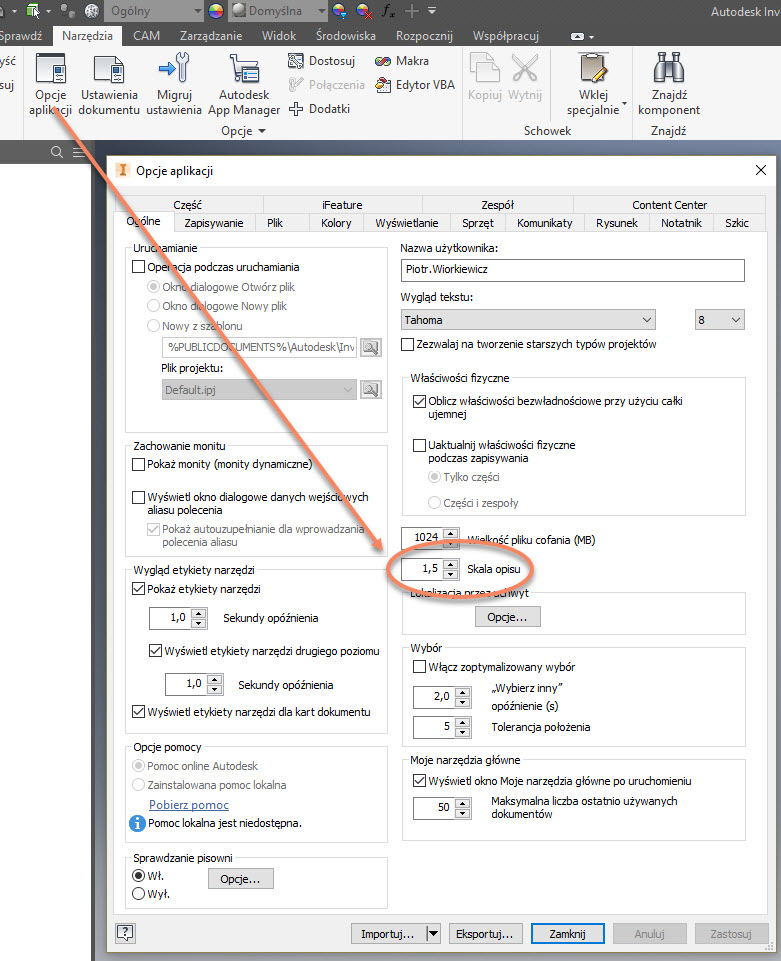

Funkcja zmieniająca wielkości opisów znajduje się w opcjach aplikacji. Należy przejść do zakładki Narzędzia, następnie wybrać Opcje Aplikacji i w kolejnym oknie w zakładce Ogólne odnaleźć po prawej stronie Pole „Skala opisu”. Zakres, jaki można ustawić, to wartości 0,5 – 5.

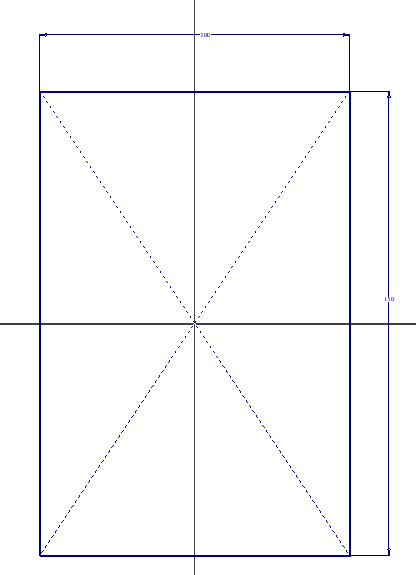

Dla wartości minimalnej wygląd jest następujący:

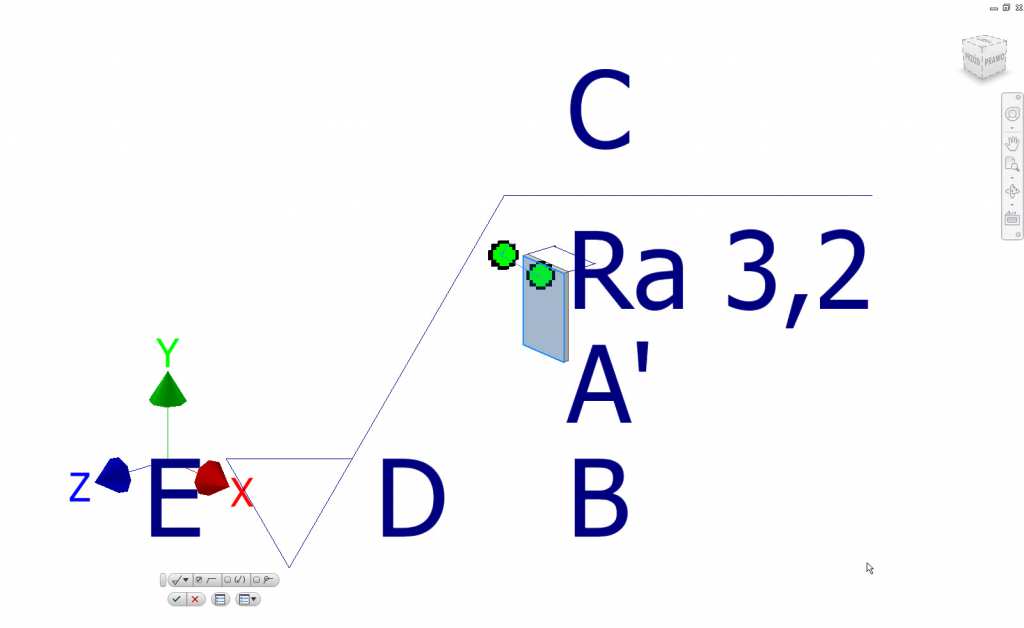

Natomiast dla maksymalnej wygląda to następująco:

Na drugiej ilustracji widać dokładnie jakie elementy ulegają zmianie: wymiary, punkt środkowy oraz znacznik globalnego układu współrzędnych.

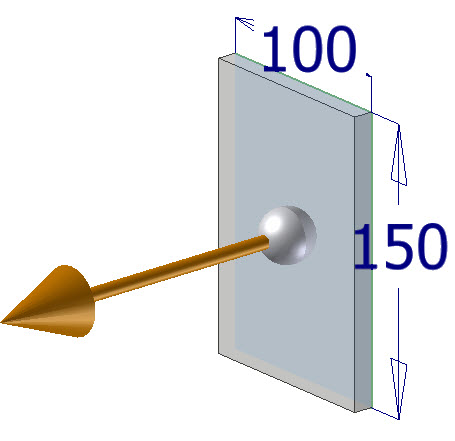

Zmiany również obowiązują w środowisku modelowania.
