Rozpoznawanie wersji zapisu rysunku AutoCAD DWG

Rozpoznawanie wersji zapisu rysunku AutoCAD DWG

W plikach rysunków DWG utworzonych w programie AutoCAD zapisywane są informacje dotyczące wersji użytego oprogramowania.

Dzięki temu możemy zapisać rysunek w formacie, w którym został on utworzony. Istnieje kilka możliwości sprawdzenia wersji danego pliku DWG.

Poniżej przykłady.

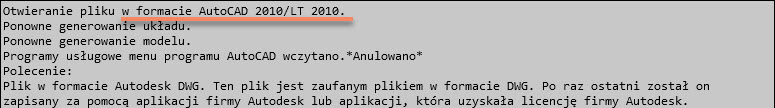

Pierwsza z możliwości, to otworzenie danego rysunku w programie AutoCAD i sprawdzenie w wierszu poleceń jaki plik został uruchomiony.

Zdarzają się jednak pliki, które po otwarciu wyświetlają w wierszu poleceń taki komunikat jak niżej:

Wydawałoby się, że odczytanie wersji pliku będzie wtedy utrudnione, o ile rysunek w ogóle został utworzony w programie AutoCAD.

Należy wtedy otworzyć plik DWG za pomocą, np. systemowego notatnika i odczytać początkowy ciąg znaków w pierwszej linijce tekstu.

Następnie z listy poniżej należy dobrać odpowiednią wersję programu, w tym przypadku dla AC1014.

MC0.0 – DWG Release 1.1
AC1.2 – DWG Release 1.2
AC1.4 – DWG Release 1.4
AC1.50 – DWG Release 2.0
AC2.10 – DWG Release 2.10
AC1002 – DWG Release 2.5
AC1003 – DWG Release 2.6
AC1004 – DWG Release 9
AC1006 – DWG Release 10
AC1009 – DWG Release 11/12 (LT R1/R2)
AC1012 – DWG Release 13 (LT95)
AC1014 – DWG Release 14, 14.01 (LT97/LT98)
AC1015 – DWG AutoCAD 2000/2000i/2002
AC1018 – DWG AutoCAD 2004/2005/2006
AC1021 – DWG AutoCAD 2007/2008/2009
AC1024 – DWG AutoCAD 2010/2011/2012
AC1027 – DWG AutoCAD 2013/2014/2015/2016/2017
AC1032 – DWG AutoCAD 2018
