Porównanie wersji Fusion 360
W portfolio Autodesk znajduje się od kilku lat program o nazwie Fusion 360. Jest to narzędzie dla branży mechanicznej, opartej o rozwiązania chmurowe zarówno w kwestii przetrzymywania plików, jak i wykonywania obliczeń. Instalator więc nie zajmuje zbyt dużo miejsca, a sama aplikacja daje nam spore możliwości. Można powiedzieć, że Fusion 360 jest młodszym bratem jakże popularnego Inventora, korzystającym z bardzo podobnych funkcji i o zbliżonych możliwościach.

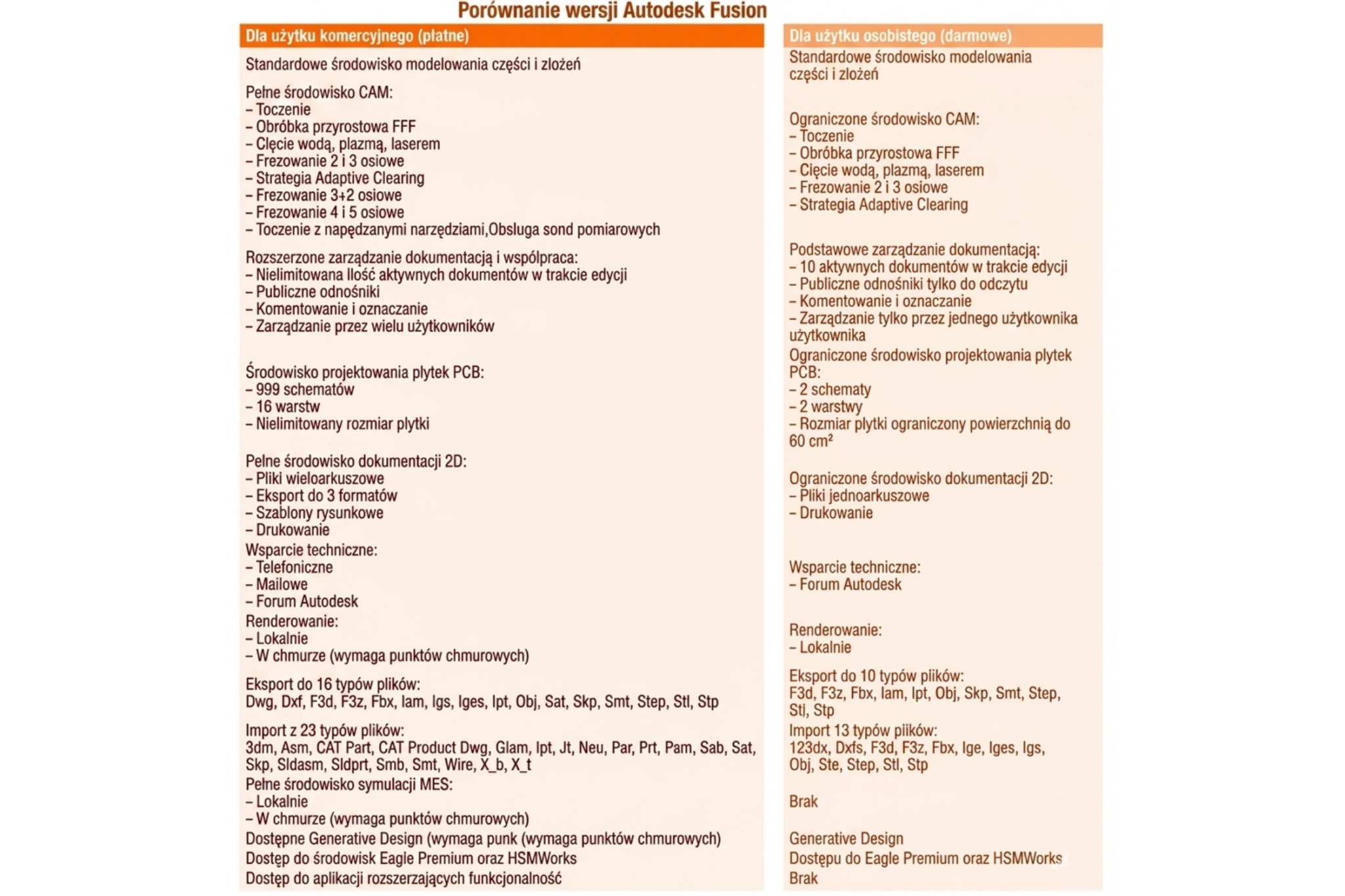

W dzisiejszym artykule chciałbym przedstawić jednak dość ciekawą kwestię, a mianowicie porównać dostępne dwie wersje programu: dla użytku w pełni komercyjnego oraz dla użytku hobbystycznego. Różną się one przede wszystkim przeznaczeniem, możliwościami, a co za tym idzie ceną. Pierwsze z nich jest płatne, a drugie darmowe. Poniższa tabela przedstawia możliwości obydwu wersji w najlepszy sposób:
| Do użytku komercyjnego (płatne) | Do użytku osobistego (darmowe) |
| Standardowe środowisko modelowania części i złożeń | Standardowe środowisko modelowania części i złożeń |
| Pełne środowisko CAM: – Toczenie – Obróbka przyrostowa FFF – Cięcie wodą, plazmą, laserem – Frezowanie 2 i 3 osiowe – Strategia Adaptive Clearing – Frezowanie 3+2 osiowe – Frezowanie 4 i 5 osiowe – Toczenie z napędzanymi narzędziamiObsługa sond pomiarowych | Ograniczone środowisko CAM: – Toczenie – Obróbka przyrostowa FFF – Cięcie wodą, plazmą, laserem – Frezowanie 2 i 3 osiowe – Strategia Adaptive Clearing |
| Rozszerzone zarządzanie dokumentacją i współpraca: – Nielimitowana ilość aktywnych dokumentów w trakcie edycji – Publiczne odnośniki – Komentowanie i oznaczanie – Zarządzanie przez wielu użytkowników | Podstawowe zarządzanie dokumentacją: – 10 aktywnych dokumentów w trakcie edycji – Publiczne odnośniki tylko do odczytu – Komentowanie i oznaczanie – Zarządzanie tylko przez jednego użytkownika |
| Środowisko projektowania płytek PCB: – 999 schematów – 16 warstw – Nielimitowany rozmiar płytki | Ograniczone środowisko projektowania płytek PCB: – 2 schematy – 2 warstwy – Rozmiar płytki ograniczony powierzchnią do 80 cm2 |
| Pełne środowisko dokumentacji 2D: – Pliki wieloarkuszowe – Eksport do 3 formatów – Szablony rysunkowe – Drukowanie | Ograniczone środowisko dokumentacji 2D: – Pliki jednoarkuszowe – Drukowanie |
| Wsparcie techniczne: – Telefoniczne – Mailowe – Forum Autodesk | Wsparcie techniczne: – Forum Autodesk |
| Renderowanie: – Lokalnie – W chmurze (wymaga punktów chmurowych) | Renderowanie: – Lokalnie |
| Eksport do 16 typów plików: Dwg, Dxf, F3d, F3z, Fbx, Iam, Igs, Iges, Ipt, Obj, Sat, Skp, Smt, Step, Stl, Stp | Eksport do 10 typów plików: F3d, F3z, Fbx, Iam, Ipt, Obj, Skp, Smt, Step, Stl, Stp |
| Import z 23 typów plików: 3dm, Asm, CAT Part, CAT Product Dwg, GIam, Ipt, Jt, Neu, Par, Prt, Psm, Sab, Sat, Skp, Sldasm, Sldprt, Smb, Smt, Wire, X_b, X_t | Import 13 typów plików: 123dx, Dxfs, F3d, F3z, Fbx, Ige, Iges, Igs, Obj, Ste, Step, Stl, Stp |
| Pełne środowisko symulacji MES: – Lokalnie – W chmurze (wymaga punktów chmurowych) | Brak |
| Dostępna funkcjonalność Generative Design (wymaga punktów chmurowych) | Brak |
| Dostęp do środowisk Eagle Premium oraz HSMWorks | Brak |
| Dostęp do aplikacji rozszerzających funkcjonalność | Brak |
Jak widać w powyższej tabeli, jeśli jesteśmy domowymi amatorami projektowania i chcemy wykonywać projekty na własny użytek, to program Fusion 360 daje nam takie możliwości. Oczywiście należy wziąć pod uwagę, że, aby policzyć wytrzymałość elementów musimy posiadać nie tylko wiedzę na ten temat, ale również zeszyt, ołówek i pewne doświadczenie, albo skłonić się do zakupu pełnej wersji oprogramowania. Ze względu na brak modułu Generative Design nie wykonamy również najbardziej optymalnej części pod względem masy i wytrzymałości, co w przypadku posiadania własnej drukarki 3D wpłynie na większe zużycie filamentu. Za to pochwalimy się znajomym projektami w najwyższej rozdzielczości, ze względu na możliwość lokalnego wykonania renderingu obrazów. Aczkolwiek przy niezbyt mocnej maszynie możemy trochę dłużej poczekać na wynik.
Piotr Wiórkiewicz – Inżynier Aplikacji CAD
