Analiza naprężeń Inventor vs. Nastran In-CAD

Nie każdy wie, że w skład kolekcji branżowej o nazwie Product Design and Manufacturing Collection wchodzi zaawansowane narzędzie do prowadzenia analiz metodą elementów skończonych – Nastran In-CAD.

Jest to produkt, który pracuje jako dodatkowe środowisko w programie Inventor. Rodzi się więc pytanie w jaki sposób Nastran In-CAD różni się od natywnego środowiska naprężeń dostępnego w Inventorze. W dalszej części artykułu postaram się przedstawić różnice pomiędzy tymi narzędziami.

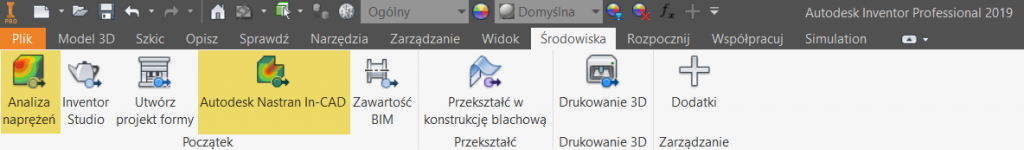

Poniżej widok zakładki Środowiska na wstążce programu Autodesk Inventor Professional 2019 gdy jest zainstalowany Nastran In-CAD.

Środowisko analizy naprężeń w Inventor

Natywne narzędzie programu Inventor jest dostępne od razu po zainstalowaniu samego Inventor-a. Jest ono przeznaczone dla konstruktorów niemających dużej wiedzy w dziedzinie elementów skończonych, dlatego jest łatwe w obsłudze a ponadto ma przyjazny interfejs. Uproszczona obsługa niestety niesie za sobą pewne ograniczenia jeżeli chodzi o modelowanie symulacji. Uboga jest również ilość analiz i mamy tu do dyspozycji jedynie te podstawowe, czyli liniową analizę wytrzymałościową oraz analizę modalną.

Plusy:

  • Proste w obsłudze
  • Łatwe do nauki
  • Szybkie
  • Idealne dla nieskomplikowanych zagadnień
  • Możliwość prowadzenia optymalizacji

Minusy:

  • Obsługa jedynie liniowych analiz wytrzymałościowych oraz analiz modalnych
  • Analizowane materiały muszą być liniowe
  • Ograniczone możliwości modelowania warunków brzegowych

Nastran In-CAD

NASTRAN został opracowany dla NASA w latach sześćdziesiątych a sama nazwa jest akronimem od NASA STRuctural Analysis. Jest to nieustannie rozwijany i dopracowywany solver dla licznych pakietów MES. Dzięki zdolności pozyskiwania jaką ma firma Autodesk, NASTRAN wraz ze środowiskiem modelowania analiz istnieje teraz jako wtyczka do programu Inventor o nazwie „NASTRAN In-CAD”, która jest dostępna z zakładki Środowiska.

Plusy:

  • Duża ilość dostępnych analiz, między innymi nieliniowe analizy wytrzymałościowe, analizy wyboczeniowe, zmęczeniowe, termiczne.
  • Obsługa materiałów nieliniowych (anizotropowe, ortotropowe)
  • Możliwość modelowania złożonych przypadków obciążeń
  • Możliwość przykładania złożonych warunków brzegowych (mechaniczne, termiczne)

Minusy:

  • Bardziej skomplikowana obsługa
  • Wymagana nieco wyższa wiedza z zakresu MES

Poniżej dokładne tabelaryczne przedstawienie różnic pomiędzy analizą naprężeń Inventor oraz Nastran In-CAD.

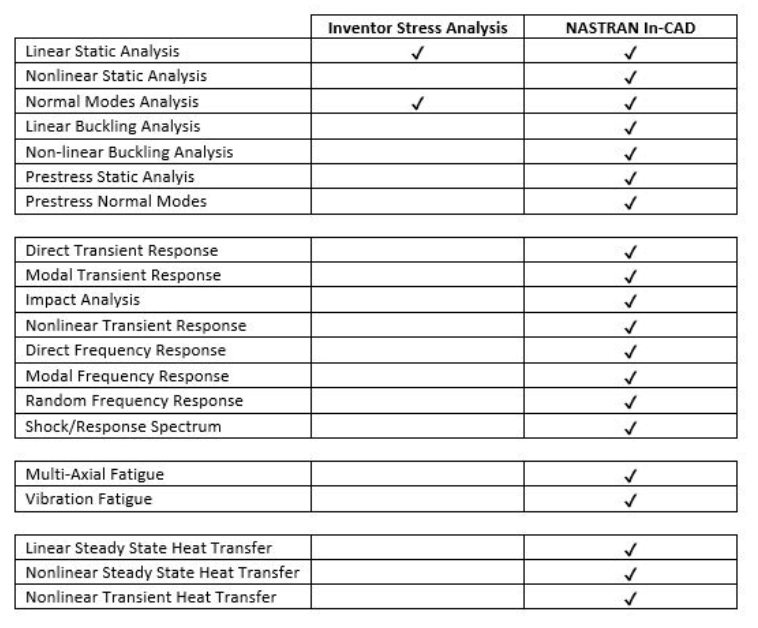

Dostępne analizy:

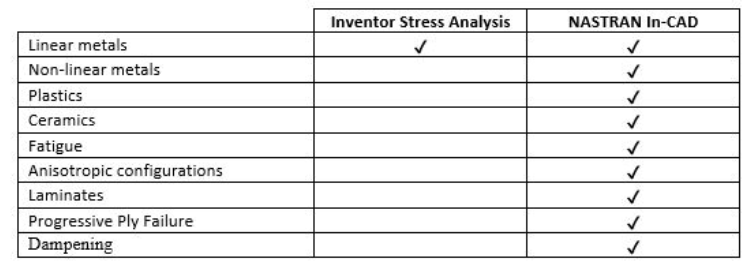

Materiały oraz ich właściwości:




Łukasz Badowski
Inżynier aplikacji MCAD
